図面確認の効率化を考えるとき、多くの人が「大きく映すこと」をゴールにしてしまいます。しかし建築の現場で本当に起きている問題は、図面が小さいことではなく、見ている人同士で認識がズレることです。建築業界の図面確認に最適な環境とは何かを考えるなら、出発点は「拡大」ではなく「齟齬の排除」に置く必要があります。
図面確認の典型的な失敗はこうです。設計者は自分のPCで図面を開き、施工側は印刷した図面を広げ、施主はタブレットで別の版を見ている。全員が「図面を見ている」のに、指差している場所が違う、版が違う、縮尺の感覚が違う。修正の指示は口頭で飛び交い、後で「言った・言っていない」になる。
この失敗の構造を分解すると、問題は3層に分かれます。第1層は視認性——細線・寸法・凡例が読めないと、確認以前の話になりません。第2層は同時性——全員が同じものを同時に見ていないと、議論は空中戦になります。第3層は記録性——その場で決まった修正が書き込みとして残らないと、確認した意味自体が消えます。大画面で「映す」だけでは第1層しか解けない。ここが、図面確認ツール選びで最も見落とされる論点です。
建設図面を大画面で表示する環境が効くのは、この3層を同時に解くからです。
まず視認性。4Kクラスの大画面なら、A1図面を縮小表示しても細部の線や寸法が判別でき、必要な部分だけ拡大して全員で確認できます。プロジェクターと違い、遮光せず明るい事務所のまま使える点は、昼間の打ち合わせが多い現場では地味に効く差です。

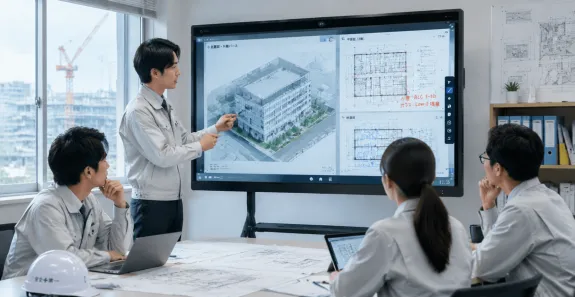

次に同時性。1枚の画面を全員が見る環境では、「ここ」が指し示す場所でなく画面そのものになります。設計者・施工・施主が同じ図面の同じ部分を同時に見る——これだけで認識齟齬の大半は発生しません。
そして記録性。タッチで書き込み・修正がその場で完了する環境なら、指示された修正は図面上の書き込みとして即座に残り、そのままデータで共有できます。「後でメモから起こす」工程が消えることで、伝達ミスの発生源そのものがなくなります。
建設・建築業界向けに、図面確認とプレゼンを一台で完結させる価値は、機材の台数を減らすことだけではありません。確認で書き込んだ内容が、そのままプレゼンの材料になることにあります。社内の図面チェックで議論になった箇所を、施主への提案では「こう改善した」と見せる流れに乗せられる。機材が分かれていると、この往復のたびにデータの移し替えが必要になり、鮮度が落ちます。
ただし正直に言えば、一台完結が向かないケースもあります。設計室では大画面で確認し、現場では紙の図面が必須——という運用が文化的に固まっている組織では、まず「事務所の確認会議だけ」に適用範囲を絞って始めるのが現実的です。また、BIMでの三次元検証が業務の中心なら、平面図の確認効率化だけでは投資対効果が薄いため、使う会議体を特定してから導入を判断してください。
図面確認用途で見るべき条件は、一般的な会議用ディスプレイとは少し違います。
例えば、Windows 11 Pro上でCADアプリケーションまで動かせる構成のNearHub Board Maxは、「普段のソフトを変換なしで大画面に出す」という条件を満たす選択肢の1つです。
明るい室内での図面確認には大画面ディスプレイが適しています。プロジェクターは遮光が前提のため、昼間の事務所や現場事務所では細線や寸法の判別が難しくなりがちです。さらにタッチで書き込みながら確認を進める運用では、操作の往復性でも一体型ディスプレイに利があります。投映距離の確保が難しい狭い会議室でも、ディスプレイなら設置の自由度が高まります。
Windowsなどの汎用OSで動く一体型であれば、普段使っているCADソフトやPDFビューアをそのまま大画面で使えます。重要なのは「確認用にデータを変換・転送する手間が発生しないか」という点です。専用OSの機種は付属ビューアへの変換が必要な場合があり、版管理のズレの原因にもなります。機種選定時には、実際の業務データでの動作確認をおすすめします。
書き込んだ図面はデータとして保存し、関係者にそのまま共有するのが基本です。口頭と赤ペンの修正指示は伝達漏れ・解釈ズレの温床ですが、書き込み済みの図面データなら指示内容が記録として残り、後から全員が同じ図面を見返せます。会議の最後に「修正版を共有する」ことを運用ルールに組み込むと、確認の成果が確実に現場に届きます。
図面確認の「齟齬の排除」という視点が整理できたら、次はその図面を施主にどう見せるか——プレゼン側の話です。建築プレゼンに最適なボードの選び方で提案場面の設計を確認し、業界横断の活用全体像は学校・教育機関向け次世代電子黒板の総合ガイドの他業界の視点も参考にしてください。
